Conectar cables de altavoz con bananas

Escrito por en jun 5, 2013

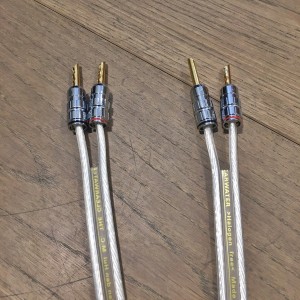

A raiz de ventas que realizamos fuera de Zaragoza nos encontramos con frecuencia en la tesitura de tener que explicar a un cliente por teléfono cómo conectar unos cables, confeccionados previamente con bananas, a unos altavoces que ya tenga o que le acabamos de vender. Este post intenta explicar de manera gráfica los casos a seguir.

Algunos fabricantes de altavoces como  puede ser Bowers & Wilkins, incluyen en sus altavoces cuatro conectores de altavoz cuyo hueco interno viene rellenado por un “taponcillo” que no permite conectar directamente la banana. Otros fabricantes tipo Dali Speakers incluyen bornes de altavoz sin el “taponcillo”. Para los casos tipo de B&W o alguna serie de Tannoy estos son los pasos a seguir:

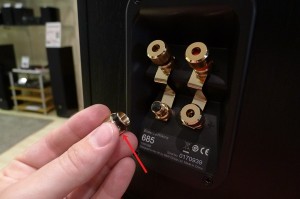

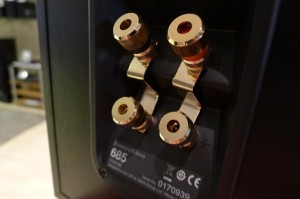

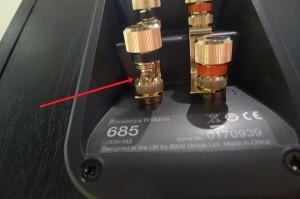

Para las fotografías hemos utilizado un altavoz B&W modelo 685, cuenta con cuatro bornes de altavoz unidos los dos del mismo color por medio de unos “puentes”. Estos puentes hay que dejarlos puestos.

La ventaja de utilizar bananas es que resultan en una conexión más limpia que lo que es el típico cable pelado de toda la vida que si no está bien conectado puede dar lugar a un fallo en el amplificador o incluso estropear los altavoces. La banana también evitará que el cable se oxide antes de tiempo y permitirá conectar y desconectar los altavoces de forma mucho más rápida, función útil si por ejemplo queremos moverlos para limpiar detrás o fregar en el caso de que sean de suelo.

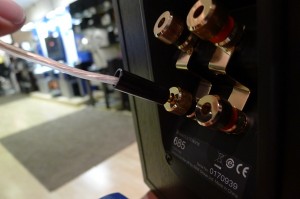

Habiendo desenroscado el borne de altavoz un poco  vemos cómo aparece un hueco, aquí es dónde iría el cable pelado en caso de que no estuviéramos utilizando bananas.

Para después meter el cable pelado y volver a roscar el borne para que quede bien prieto. Este no el caso que nos atañe en este post pero he querido hacer una fotografías explicándolo ya que costaba poco hacerlas y comentarlo.

Desenroscamos por completo el borne que gira has que se nos quede la pieza metálica en la mano. Vemos como el taponcillo ya está a nuestro alcance.

Con ayuda de un cutter o muchas veces con la misma uña podremos quitar el taponcillo que suele salir con mucha facilidad.

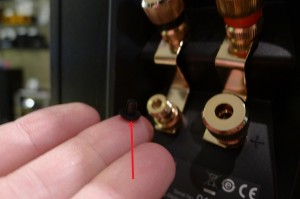

Mi mano con el taponcillo, aunque la foto no se ve muy bien por la oscuridad, vemos que el borne de altavoz ya tiene un hueco que nos dejará meter la banana.

Volvemos a roscar la pieza metálica dejándola en la misma posición que nos la encontramos, bien prieta.

Después de hacer estas operaciones previas ya podremos meter sin problemas la banana de altavoz. Repetiremos esta misma acción de quitar el taponcillo con un borne del otro color. Si hemos hecho negro/negativo, ahora nos tocará hacerlo con el borne rojo/positivo. Aunque se podría conectar en el borne de la misma altura (el inferior) lo aconsejable es cruzarlos, así el amplificador atacará directamente agudos y medios/graves. En la siguiente fotografía veremos el resultado final

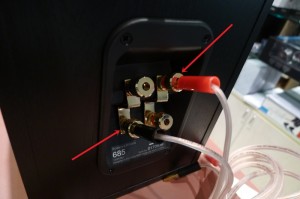

Et Voila! el cable ya está conectado y listo para usarse. Es conveniente que cuando estemos conectando el cable de altavoz el amplificador no esté todavía enchufado a corriente. Una vez terminado todo de conectar podremos enchufar la corriente … y a disfrutar!

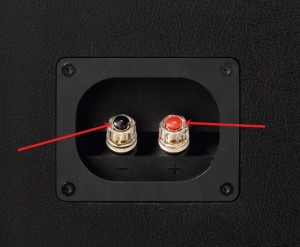

También nos podemos encontrar con otro tipo de altavoz a cuyos bornes se les pueda sacar el taponcillo fácilmente sin tener que desenroscar el borne el su totalidad. De hecho hay algunos bornes que tienen un límite y no se desenroscan del todo. Este caso ocurre por ejemplo en estos altavoces Boston Acoustics A26. Donde con solo meter un objeto punzante o un cutter como en la foto anterior podremos ya quitar el taponcillo para después meter la banan. Foto:

Este tipo de taponcillos “superficiales” se encuentran por ejemplo en muchos receptores de cine en casa o amplificadores estéreo, para quitarlos bastará con hacer palanca con un cutter. Hace un par de años nos pasó que un cliente desenroscó el borne de altavoz hasta la mitad y en el agujerito donde en la foto de antes hemos metido el cable pelado, empezó a tirar y tirar hasta que lo rompió… menuda broma! Con lo que si tienes alguna duda, lo mejor es antes preguntar.

img_4827

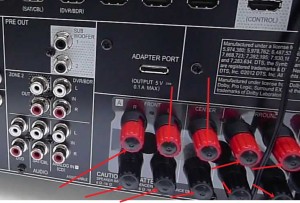

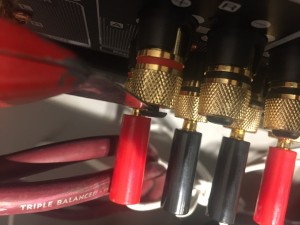

Esta foto inferior corresponde al amplificador de cine en casa Pioneer VSX-923, que viene de serie con los taponcillos puestos. Si queremos meter cable pelado desenroscamos el borne de altavoz, pero si queremos utilizar bananas será necesario el quitar los taponcillos.

Esperamos haberte ayudado con este Post, gracias por leer nuestro Blog.
